CAS JB клеммные соединительные коробки

Клеммные коробки CAS JB-xP оснащены 3/4/6/8 входами для подключения тензометрических датчиков (в зависимости от числа «х» в названии модели коробки), которые могут использовать как 4-х, так и 6-ти проводное подключение, а также один вход для подключения весового терминала (вне зависимости от модели).

Клеммные коробки CAS выполнены по международным стандартам защиты от воды и пыли IP65, что делает их чрезвычайнопрочными и надежными. Также следует отметить широкий диапазон рабочих температур устройства (от -40°C до +40°C), который позволяет устройству нормально функционировать по всей территории России и зимой, и летом.

Бренд

Очистить

ОПИСАНИЕ

Клеммная коробка используется при изготовлении весовых систем для соединения нескольких тензодатчиков в одну схему, для защиты резисторов подстрйки от воздействия факторов окружающей среды, а также для размещения элементов защиты от грозы.

Клеммные коробки CAS используются совместно с весовыми терминалами серии CI (нынешнее название популярной серии весовых индикаторов NT).
В случаях, когда соединительный кабель между клеммной коробкой и весовым индикатором находится вне здания, специалисты рекомендуют подключать весовой индикатор к коробку используя устройство для защиты от гроз.

ДОКУМЕНТАЦИЯ

Руководство по эксплуатации

Сертификат об утверждении типа средств измерений

Свидетельство об утверждении

Описание вида

ТЕХНИЧЕСКИЕ ХАРРАКТЕРИСТИКИ

Весогабаритные характеристики JB

Модель	Объем (м3)	Вес (кг)
Соединительная коробка JB-3PA	0.006	0.6
Соединительная коробка JB-3P (автомобильная)	0.007	3.4
Соединительная коробка JB-4PA	0.008	0.9
Соединительная коробка JB-4P (автомобильная)	0.008	3.2
Соединительная коробка JB-4H (серая)	0.003	0.686
Соединительная коробка JB-4 (CAS KITs)	0.001	0.8
Соединительная коробка JB-6PA	0.078	0.8
Соединительная коробка JB-6P (автомобильная)	0.007	3.4
Соединительная коробка JB-6PD	0.078	3.3
Соединительная коробка JB-8PA	0.01	5
Соединительная коробка JB-8P (автомобильная)	0.01	5.6
Соединительная коробка JB-8PD	0.078	5
Соединительная коробка JB-10PA	0.001	1.1

технические характеристики

Модель	Кол-во тензодатчиков	Встр. потенциометры	Индикатор нал. пит.	кабеля от тензод.\к индик.	Тип клем. разъемов	Габариты, мм

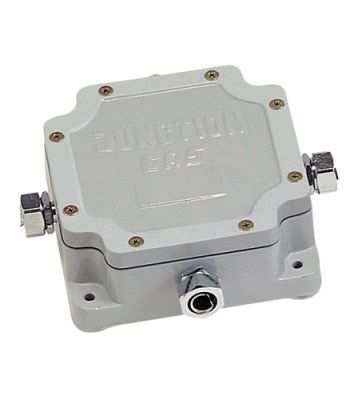

JB-3P	3	3	•	< 6 \ < 10	Зажим/пайка	162 х1 35 х 65

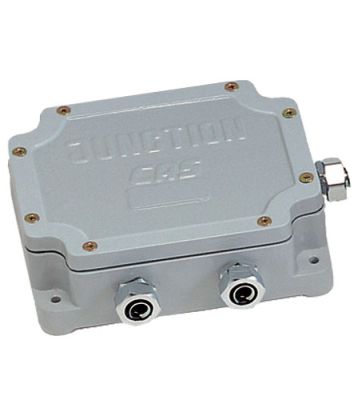

JB-4P	4	4	•	< 6 \ < 10	Зажим/пайка	205 х 162 х 65

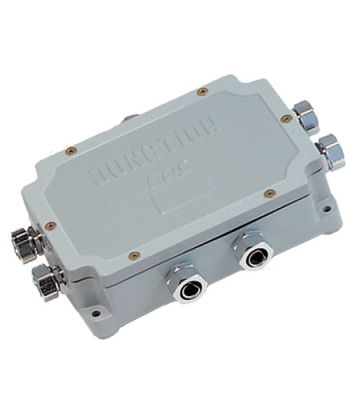

JB-6P	6	6	•	< 10	Зажим/пайка	228 х 158 х 65
JB-8P	8	8	•	< 10	Зажим/пайка	303 х 162 х 65

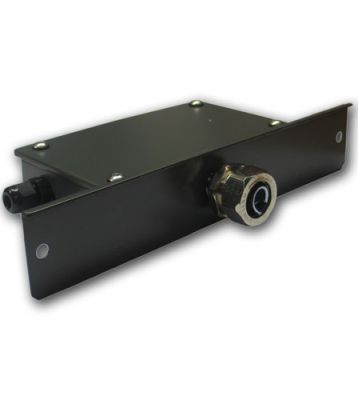

JB-4	4	4		< 6 \ < 10	Пайка	205 х 162 х 65
JB-4H	4	4	•	< 10	Пайка	130 х 80 х 45

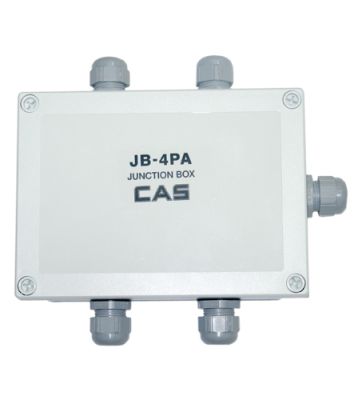

JB-4PA	4	4		< 10	Зажим/пайка	180 х 130 х 60
JB-6PA	6	6		< 10	Зажим/пайка	180 х 130 х 60

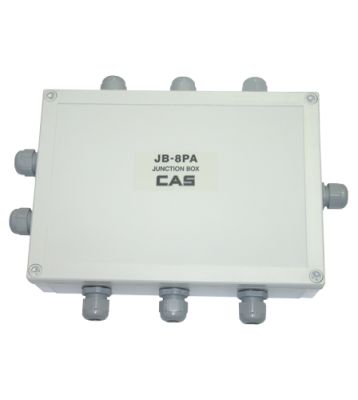

JB-8PA	8	8		< 10	Зажим/пайка	254 х 180 х 60
JB-10PA	10	10		< 10	Зажим/пайка	254 х 154 х 100
